本文深入源码分析Coffee文件系统写入文件cfs_write技术细节，包括FD_WRITABLE、COFFEE_IO_SEMANTICS、merge_log、write_log_page、find_next_record、create_log、COFFEE_APPEND_ONLY、COFFEE_WRITE。
1. cfs_write
源代码如下：
int cfs_write(int fd, const void *buf, unsigned size)
{
struct file_desc *fdp;
struct file *file;
#if COFFEE_MICRO_LOGS
int i;
struct log_param lp;
cfs_offset_t bytes_left;
const char dummy[1] =
{
0xff
};
#endif
if(!(FD_VALID(fd) && FD_WRITABLE(fd))) //fd有效性判断及检查写权限，详情见1.1
{
return - 1;
}
fdp = &coffee_fd_set[fd];
file = fdp->file;
/***若超过文件末尾写，则扩展文件(当没有设置CFS_COFFEE_IO_FIRM_SIZE时)，见二***/
#if COFFEE_IO_SEMANTICS
if(!(fdp->io_flags &CFS_COFFEE_IO_FIRM_SIZE))
{
#endif
while(size + fdp->offset + sizeof(struct file_header) > (file->max_pages *COFFEE_PAGE_SIZE))
{
if(merge_log(file->page, 1) < 0)
{
return - 1;
} file = fdp->file;
PRINTF("Extended the file at page %u\n", (unsigned)file->page);
}
#if COFFEE_IO_SEMANTICS
}
#endif
/********写入文件概述，见1.2*************/
/**************实际写入文件***********************/
#if COFFEE_MICRO_LOGS
#if COFFEE_IO_SEMANTICS
if(!(fdp->io_flags&CFS_COFFEE_IO_FLASH_AWARE) && (FILE_MODIFIED(file) || fdp->offset<file->end))
#else
if(FILE_MODIFIED(file) || fdp->offset < file->end)
{
#endif
for(bytes_left = size; bytes_left > 0;)
{
lp.offset = fdp->offset;
lp.buf = buf;
lp.size = bytes_left;
i = write_log_page(file, &lp);
if(i < 0)
{
if(size == bytes_left)
{
return - 1;
}
break;
}
else if(i == 0)
{
file = fdp->file;
}
else
{
bytes_left -= i;
fdp->offset += i;
buf = (char*)buf + i;
if(fdp->offset > file->end)
{
file->end = fdp->offset;
}
}
}
if(fdp->offset > file->end)
{
COFFEE_WRITE(dummy, 1, absolute_offset(file->page, fdp->offset));
}
}
else
{
#endif /* COFFEE_MICRO_LOGS */
#if COFFEE_APPEND_ONLY
if(fdp->offset < file->end)
{
return - 1;
}
#endif
COFFEE_WRITE(buf, size, absolute_offset(file->page, fdp->offset));
fdp->offset += size;
#if COFFEE_MICRO_LOGS
}
#endif
if(fdp->offset > file->end)
{
file->end = fdp->offset;
}
return size;
}
1.1 宏FD_VALID和FD_WRITABLE
（1） FD_VALID
FD_VALID宏用于判断cfs_read函数传进来的fd是否有效，不能小于0（如，-1是get_available_fd函数分配不到fd的返回值），也不能大于FD的上限（即COFFEE_FD_SET_SIZE），其对应的file_desc的标志flags``不能为空闲（COFFEE_FD_FREE`），源码如下：
#define FD_VALID(fd) ((fd)>= 0 && (fd)<COFFEE_FD_SET_SIZE && coffee_fd_set[(fd)].flags!=COFFEE_FD_FREE)
（2） FD_WRITABLE
FD_WRITABLE判断该文件是否以CFS_WRITE打开，可见如果想从文件末尾写，则需同时指定CFS_WRITE和CFS_APPEND，源码如下：
#define FD_WRITABLE(fd) (coffee_fd_set[(fd)].flags & CFS_WRITE)
注：尽管Coffee官方论文[1]声称指定了CFS_APPEND意味着指向CFS_WRITE，从源码分析，显然必须得指定CFS_WRITE才能写入。我觉得把FD_WRITABLE改下，会更符合编程习惯，如下：
#define FD_WRITABLE(fd) (coffee_fd_set[(fd)].flags & CFS_WRITE & CFS_APPEND)
1.2 写入文件概述
扩展文件后（必要时，见二），就实际进入写阶段了，出现了很多预定义的宏，先理清下这些宏的层次关系，而后再详细分析各种情况，简化后源代码如下：
/**************写入文件概述，见1.2***********************/
#if COFFEE_MICRO_LOGS
#if COFFEE_IO_SEMANTICS
if(!(fdp->io_flags &CFS_COFFEE_IO_FLASH_AWARE) && (FILE_MODIFIED(file)|| fdp->offset < file->end))
{
#else
if(FILE_MODIFIED(file) || fdp->offset < file->end)
{
#endif
/*************情型1，见三***********/
for(bytes_left = size; bytes_left > 0;)
{
}
}
else /*************情型2，见四***********/
{
#endif
#if COFFEE_MICRO_LOGS
}
#endif
/***情型3，见五***/
if(fdp->offset > file->end)
{
file->end = fdp->offset;
}
如果借助代码缩进（我用SourceFormat格式化代码，不是很智能，还得手动调）还没看清层次关系，那继续看下图：
图1 宏配置示意图
搞清了宏层次关系，就不难理解写入文件都有哪些情况：
（1）情形1
配置了COFFEE_MICRO_LOGS且文件要么被修改了（即微日志文件存在）或者文件偏移量小于end（即原始文件还有空间可以写入），如果Coffee还配置了COFFEE_IO_SEMANTICS，还需要求file_desc的io_flags中CFS_COFFEE_IO_FLASH_AWARE没有设置。
（2）情形2
配置了COFFEE_MICRO_LOGS，文件要么没有被修改（即微日志文件不存在）且文件偏移量大于等于end，如果Coffee还配置了COFFEE_IO_SEMANTICS，还需要求file_desc的io_flags中CFS_COFFEE_IO_FLASH_AWARE被设置。
若文件被扩展了（见二），此时file->end等于偏移量，file的flags中M位为0（即没有微日志文件），这种情况恰好满足这个条件（CFS_COFFEE_IO_FLASH_AWARE有设置的话）。
（3）情形3
没有配置COFFEE_MICRO_LOGS，就直接跳到情况三了。事实上，情型1和情型2都需要执行这段代码（也有可能中途就退出了）。
1.3 一个BUG？
假设系统配置了COFFEE_IO_SEMANTICS且io_flags也设置了CFS_COFFEE_IO_FIRM_SIZE，此时if(!(fdp->io_flags &CFS_COFFEE_IO_FIRM_SIZE))为假，直到跳到#if COFFEE_MICRO_LOGS。倘若系统没有配置COFFEE_MICRO_LOGS，再次跳过，执行以下语句，不论offset与end关系如何，直接返回size。也就是说，在这种最简单的模型下，传给cfs_write的size，原封不动返回。而这种情况是有可能存在的，这难道不是一个BUG？
if(fdp->offset > file->end)
{
file->end = fdp->offset;
}
return size;
2. COFFEE_IO_SEMANTICS与CFS_COFFEE_IO_FIRM_SIZE
如果没有设置CFS_COFFEE_IO_FIRM_SIZE，当现有的空间不足以数据写入时，则需扩展文件（merge_log函数），略去参数验证及与本节无关代码如下：
//设置了COFFEE_IO_SEMANTICS
struct file_desc *fdp;
struct file *file;
fdp = &coffee_fd_set[fd];
file = fdp->file;
#if COFFEE_IO_SEMANTICS //见2.1
if(!(fdp->io_flags&CFS_COFFEE_IO_FIRM_SIZE))//若io_flags没设置CFS_COFFEE_IO_FIRM_SIZE则返回真，见2.1
{
#endif
while(size + fdp->offset + sizeof(struct file_header) > (file->max_pages *COFFEE_PAGE_SIZE)) //若待写入的数据超过文件末尾，则合并日志
{
if(merge_log(file->page, 1) < 0) //见2.2
{
return - 1;
}
file = fdp->file;
PRINTF("Extended the file at page %u\n", (unsigned)file->page);
}
#if COFFEE_IO_SEMANTICS
}
#endif
2.1 COFFEE_IO_SEMANTICS
如果定义了COFFEE_IO_SEMANTICS，则在file_desc结构体会多一个成员变量io_flags，配置了COFFEE_IO_SEMANTICS可以优化某些存储设备的文件访问（optimize file access on certain storage types），系统默认没有配置COFFEE_IO_SEMANTICS。系统定义了io_flags两个值，即CFS_COFFEE_IO_FLASH_AWARE和CFS_COFFEE_IO_FIRM_SIZE。设置了CFS_COFFEE_IO_FIRM_SIZE，如果写入文件超过预留的大小，Coffee不会继续扩展文件。当文件有固定大小限制时，设置CFS_COFFEE_IO_FIRM_SIZE可以保护过度写。
在这里，如果io_flags设置了CFS_COFFEE_IO_FIRM_SIZE，就没必要扩展文件（即使是超过了）。如果连COFFEE_IO_SEMANTICS都没定义，也就是说file压根就没有io_flags，那就更省事了:-）
2.2 merge_log
merge_log用于合并日志，即当文件剩余空间不足以写入size字节时，需要扩展，具体做法是：将原始文件和微日志文件（如果有的话）拷贝到新文件。源代码如下：
//merge_log(file->page, 1)
static int merge_log(coffee_page_t file_page, int extend)
{
struct file_header hdr, hdr2;
int fd, n;
cfs_offset_t offset;
coffee_page_t max_pages;
struct file *new_file;
int i;
read_header(&hdr, file_page);
fd = cfs_open(hdr.name, CFS_READ); //以只读方式找开文件
if(fd < 0)
{
return - 1;
}
/***创建新的文件***/
max_pages = hdr.max_pages << extend;
new_file = reserve(hdr.name, max_pages, 1, 0); //创建新文件的主体函数
if(new_file == NULL)
{
cfs_close(fd);
return - 1;
}
offset = 0;
/***将原文件的数据内容拷贝到新文件new_file***/
do
{
char buf[hdr.log_record_size == 0 ? COFFEE_PAGE_SIZE : hdr.log_record_size]; //数组表达式不是常量，编译出错
n = cfs_read(fd, buf, sizeof(buf));
if(n < 0)
{
remove_by_page(new_file->page, !REMOVE_LOG, !CLOSE_FDS, ALLOW_GC);
cfs_close(fd);
return - 1;
}
else if(n > 0)
{
COFFEE_WRITE(buf, n, absolute_offset(new_file->page, offset));
offset += n;
}
}while(n != 0);
/***利用原来那个file_desc***/
for(i = 0; i < COFFEE_FD_SET_SIZE; i++)
{
if(coffee_fd_set[i].flags != COFFEE_FD_FREE && coffee_fd_set[i].file->page == file_page)
{
coffee_fd_set[i].file = new_file;
new_file->references++;
}
}
/***删除原文件***/
if(remove_by_page(file_page, REMOVE_LOG, !CLOSE_FDS, !ALLOW_GC) < 0) //删除原始文件和微日志文件、不关闭FD、不进行垃圾回收
{
remove_by_page(new_file->page, !REMOVE_LOG, !CLOSE_FDS, !ALLOW_GC);
cfs_close(fd);
return - 1;
}
/***将原来file_header的log_record_size和log_records拷贝到新的file_header***/
read_header(&hdr2, new_file->page);
hdr2.log_record_size = hdr.log_record_size;
hdr2.log_records = hdr.log_records;
write_header(&hdr2, new_file->page);
/***设置新文件new_file的flags、end***/
new_file->flags &= ~COFFEE_FILE_MODIFIED;
new_file->end = offset;
cfs_close(fd);
return 0;
}
reserve是创建新文件的主体函数，首先进行参数验证，接着查看物理FLASH是否有连续pages空闲页，若有，则返回该文件即将占有页的第一页。否则，调用Coffee垃圾回收，再次查看物理FLASH是否有连续pages空闲页，如果还没有就返回NULL。创建成功后，加载文件load_file，如果缓存失败也是返回NULL。详情见博文《创建文件》。
3. 写入文件情形1
配置了COFFEE_MICRO_LOGS且文件要么被修改了（即微日志文件存在）或者文件偏移量小于end（即原始文件还有空间可以写入），如果Coffee还配置了COFFEE_IO_SEMANTICS，还需要求file_desc的io_flags中CFS_COFFEE_IO_FLASH_AWARE没有设置。略去参数验证及与本节无关代码如下：
struct file_desc *fdp;
struct file *file;
#if COFFEE_MICRO_LOGS
int i;
struct log_param lp;
cfs_offset_t bytes_left;
const char dummy[1] =
{
0xff
};
#endif
fdp = &coffee_fd_set[fd];
file = fdp->file;
{
for(bytes_left = size; bytes_left > 0;)
{
/***初始化lp结构体***/
lp.offset = fdp->offset;
lp.buf = buf;
lp.size = bytes_left;
i = write_log_page(file, &lp); //见3.1
if(i < 0)
{
if(size == bytes_left)
{
return - 1;
}
break;
}
else if(i == 0)
{
file = fdp->file;
}
else
{
bytes_left -= i;
fdp->offset += i;
buf = (char*)buf + i;
if(fdp->offset > file->end)
{
file->end = fdp->offset;
}
}
}
if(fdp->offset > file->end)
{
COFFEE_WRITE(dummy, 1, absolute_offset(file->page, fdp->offset)); //向文件offset处写入字节"0xFF"
}
}
/*******************************/
if(fdp->offset > file->end)
{
file->end = fdp->offset;
}
return size;
3.1 write_log_page
write_log_page将内容写入日志，源代码如下：
#if COFFEE_MICRO_LOGS
static int write_log_page(struct file *file, struct log_param *lp)
{
struct file_header hdr;
uint16_t region;
coffee_page_t log_page;
int16_t log_record;
uint16_t log_record_size;
uint16_t log_records;
cfs_offset_t offset;
struct log_param lp_out;
read_header(&hdr, file->page);
adjust_log_config(&hdr, &log_record_size, &log_records);
region = modify_log_buffer(log_record_size, &lp->offset, &lp->size);
log_page = 0;
if(HDR_MODIFIED(hdr))
//判断微日志文件是否存在
{
/* A log structure has already been created. */
log_page = hdr.log_page;
log_record = find_next_record(file, log_page, log_records); //见3.2
if(log_record >= log_records)
{
/* The log is full; merge the log. */
PRINTF("Coffee: Merging the file %s with its log\n", hdr.name);
return merge_log(file->page, 0);
}
}
else
{
/***创建微日志文件，见3.3***/
log_page = create_log(file, &hdr);
if(log_page == INVALID_PAGE)
{
return - 1;
}
PRINTF("Coffee: Created a log structure for file %s at page %u\n", hdr.name,(unsigned)log_page);
hdr.log_page = log_page;
log_record = 0;
}
{
char copy_buf[log_record_size];
lp_out.offset = offset = region * log_record_size;
lp_out.buf = copy_buf;
lp_out.size = log_record_size;
if((lp->offset>0 || lp->size != log_record_size) && read_log_page(&hdr,log_record, &lp_out) < 0)
{
COFFEE_READ(copy_buf, sizeof(copy_buf), absolute_offset(file->page, offset));
}
memcpy(©_buf[lp->offset], lp->buf, lp->size);
/*
* Write the region number in the region index table.
* The region number is incremented to avoid values of zero.
*/
offset = absolute_offset(log_page, 0);
++region;
COFFEE_WRITE(®ion, sizeof(region), offset + log_record * sizeof(region));
offset += log_records * sizeof(region);
COFFEE_WRITE(copy_buf, sizeof(copy_buf), offset + log_record * log_record_size);
file->record_count = + 1;
}
return lp->size;
}
#endif
3.2 find_next_record
find_next_record源代码如下：
//log_record = find_next_record(file, log_page, log_records);
#if COFFEE_MICRO_LOGS
static int find_next_record(struct file *file, coffee_page_t log_page, int log_records)
{
int log_record, preferred_batch_size;
if(file->record_count >= 0)
{
return file->record_count;
}
preferred_batch_size = log_records > COFFEE_LOG_TABLE_LIMIT ? COFFEE_LOG_TABLE_LIMIT: log_records;
{
/* The next log record is unknown at this point; search for it. */
uint16_t indices[preferred_batch_size];
uint16_t processed;
uint16_t batch_size;
log_record = log_records;
for(processed = 0; processed < log_records; processed += batch_size)
{
batch_size = log_records - processed >= preferred_batch_size ? preferred_batch_size: log_records - processed;
COFFEE_READ(&indices, batch_size *sizeof(indices[0]), absolute_offset(log_page, processed *sizeof(indices[0])));
for(log_record = 0; log_record < batch_size; log_record++)
{
if(indices[log_record] == 0)
{
log_record += processed;
break;
}
}
}
}
return log_record;
}
#endif
3.3 创建微日志文件create_log
create_log首先调整日志记录大小和日志记录数量，reserve创建并加载微日志文件，若成功，对file_header及file相关成员变量进行一些设置，返回微日志文件的第一页，否则返回INVALID_PAGE。创建成功后的文件总体示意图如下：

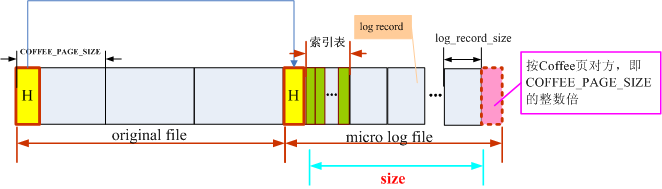

图3 创建微日志文件示意图
创建微日志文件create_log源代码如下：
//log_page = create_log(file, &hdr);
#if COFFEE_MICRO_LOGS
static coffee_page_t create_log(struct file *file, struct file_header *hdr)
{
uint16_t log_record_size, log_records;
cfs_offset_t size;
struct file *log_file;
adjust_log_config(hdr, &log_record_size, &log_records); //调整微日志配置
/************创建微日志文件***************/
size = log_records *(sizeof(uint16_t) + log_record_size); //Log index size+log data size
log_file = reserve(hdr->name, page_count(size), 1, HDR_FLAG_LOG);
if (log_file == NULL)
{
return INVALID_PAGE;
}
hdr->flags |= HDR_FLAG_MODIFIED; //将file_header的flags中M位置1，表示文件已修改，微日志文件存在
hdr->log_page = log_file->page; //将file_header的log_page指向微日志文件的第一页
write_header(hdr, file->page); //写入file_header
file->flags |= COFFEE_FILE_MODIFIED; //file_header的flag中M位为1(即物理文件被修改，日志存在)，则file->flags设为COFFEE_FILE_MODIFIED
return log_file->page;
}
#endif
adjust_log_config调整日志记录大小和日志记录数量，即如果log_record_size及log_records为0，则设成默认值，详情参见博文《读取文件cfs_read》。
reserve是创建微日志文件的主体函数，首先进行参数验证，接着查看物理FLASH是否有连续pages空闲页，若有，则返回该文件即将占有页的第一页。否则，调用Coffee垃圾回收，再次查看物理FLASH是否有连续pages空闲页，如果还没有就返回NULL。并加载文件load_file，若成功，返回file指针，否则返回NULL。详情参见博文《创建文件》三。
4. 写入文件情形2
配置了COFFEE_MICRO_LOGS，文件要么没有被修改（即微日志文件不存在）且文件偏移量大于等于end，如果Coffee还配置了COFFEE_IO_SEMANTICS，还需要求file_desc的io_flags中CFS_COFFEE_IO_FLASH_AWARE被设置。
若文件被扩展了（见二），此时file->end等于偏移量，file的flags中M位为0（即没有微日志文件），这种情况恰好满足这个条件（CFS_COFFEE_IO_FLASH_AWARE有设置的话）。
当系统配置了COFFEE_APPEND_ONLY，即只允许文件末尾写入，确保偏移量在文件末尾之后，就直接写入。略去参数验证及与本节无关代码如下：
struct file_desc *fdp;
struct file *file;
#if COFFEE_MICRO_LOGS
int i;
struct log_param lp;
cfs_offset_t bytes_left;
const char dummy[1] =
{
0xff
};
#endif
fdp = &coffee_fd_set[fd];
file = fdp->file;
#if COFFEE_APPEND_ONLY //见4.1
if(fdp->offset < file->end)
{
return - 1;
}
#endif
COFFEE_WRITE(buf, size, absolute_offset(file->page, fdp->offset)); //此时offset >= end，见4.2
fdp->offset += size;
/***************************/
if(fdp->offset > file->end)
{
file->end = fdp->offset;
}
return size;
4.1 COFFEE_APPEND_ONLY
COFFEE_APPEND_ONLY用于指定文件写入只能从文件末尾写，系统默认是没有设置的，若设置了，可以节省代码空间（save some code space）。值得注意的是，COFFEE_APPEND_ONLY和COFFEE_MICRO_LOGS不能同时为1，否则编译错误，源码如下：
#if COFFEE_MICRO_LOGS && COFFEE_APPEND_ONLY
#error "Cannot have COFFEE_APPEND_ONLY set when COFFEE_MICRO_LOGS is set."
#endif
4.2 COFFEE_WRITE
COFFEE_WRITE宏直接定位到硬件相关的读函数，移植Coffee文件的时候需要映射过去（在cfs-coffee-arch.h），源码如下：
#define COFFEE_WRITE(buf, size, offset) stm32_flash_write(COFFEE_START + offset, buf, size)

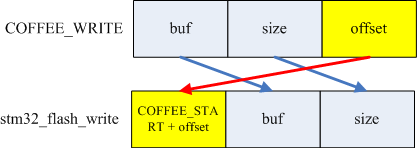

COFFEE_WRITE与stm32_flash_write映射关系如下图，在原有的offset加上COFFEE_START，就得到了从FLASH_START处的偏移量，即实际物理FLASH位置。
图 COFFEE_WRITE与stm32_flash_write映射关系
我觉得好奇怪，既然已经超过了文件末尾，那应该是从file->end写入，否则会产生文件空洞。
5. 写入文件情形3
没有配置COFFEE_MICRO_LOGS，就直接跳到情型3了，事实上，情型1和情型2都需要执行这段代码，
略去参数验证及与本节无关代码如下：
struct file_desc *fdp;
struct file *file;
fdp = &coffee_fd_set[fd];
file = fdp->file;
if(fdp->offset > file->end)
{
file->end = fdp->offset;
}
return size;
本文图片1~2源文件如下：
参考资料：
[1] Tsiftes Nicolas,Dunkels Adam,He Zhitao.Enabling large-scale storage in sensor networks with the coffee file system[J].International Conference on Information Processing in Sensor Networks.2009,349-360
[2]
[3] Contiki源代码
